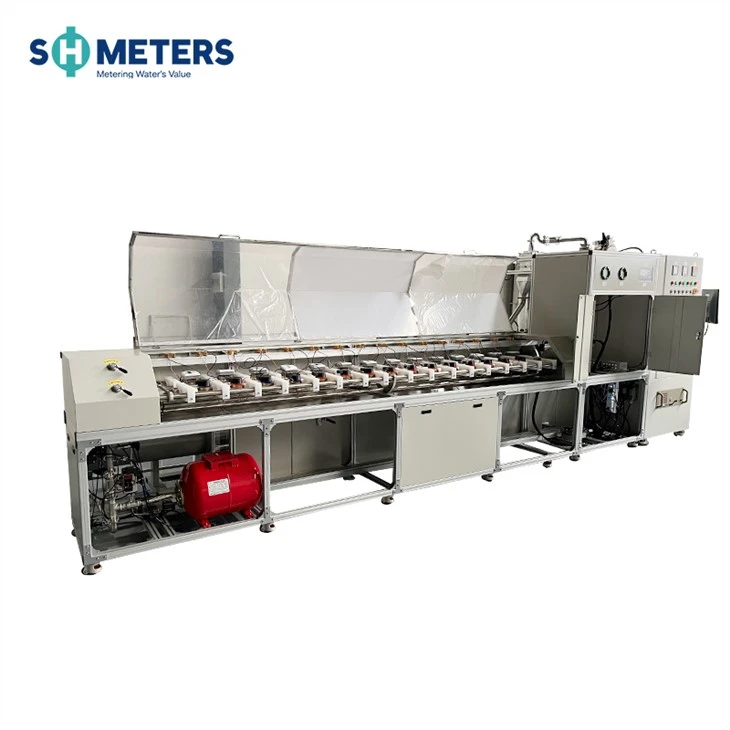

Kalibrácia a testovacia lavica
Dn 15- dn600
Kľúčové funkcie
Navrhnuté pre veľkosť merača od DN15 do DN600
Zmerajte rôzne typy prietokových metre
Svetový dizajn
Plne automatické alebo poloautomatické
Skúška prietoku
Tepelný test
Tlakový test
Test tlakového rozdielu
Test tlakového odporu
Testy RTD
Kalkulačka vodovodného merača
PC Data Administration
Rozsah prietoku zariadení | (2-8000)L/h |
Neistota | Menej ako alebo rovná 0. 2% (k =2) |
Tlakový rozsah | 0- 1. 6MPA |
Okolitá teplota | 15-25 Stupeň |
Relatívna vlhkosť | (45% -75%) |
Atmosférický tlak | (86-106) kPa |
Pracovný tlak | 0- 1. 6MPA |
Napájací napätie | 400 V ± 5%, 50 Hz |
Tlak zdroja vzduchu | (3. 5-6) bar |
Vybavenosť | Vodné čerpadlo 1,8 kW, piest 3 kW, zahrievanie 6 kW |
Počet inšpekčných metrov | Ultrazvukové merače (DN15: 14 ks, DN20: 12 ks, DN25: 10 ks) |
Veľkosť vybavenia | Dĺžka, šírka a výška (5800 mm *1500 mm *2500 mm) |
Tabuľka výberu konfigurácie zariadenia
Hlavné štandardné zariadenie | Piest + elektronická stupnica |
Rozsah prietoku | 0.002-7[m³/h] |
Vodné čerpadlo | 69H/8 m³/h |
Pracovný tlak | 10 [bar] |
Dĺžka testovaného merača | DN15 (165 mm) 14 ks |
DN20 (195 mm) 12 ks | |
DN25 (225 mm) 10 ks | |
Piestové špecifikácie | Zväzok 22L/rozlíšenie 0. 036 ml/tlak pn16/Panasonic Servo Drive |
Elektronický rozsah | 150 kg/6000E |
Váha | 120L |
Elektromagnetický prietok | Axg/dn2. 5+ dn25, Japonsko Komutátor DN25 |
Komutátor | DN25 |
Snímač teploty | PT100, presnosť triedy A, nainštalovaná na vstup a výstup |
Tlakový snímač | Presnosť 0. 5%, nainštalovaná na vstup a výstup |
Skúšobná metóda | Metóda Start-Stop + Metóda komutátora |
Štandardné signálne rozhranie | ULSE+MBUS+RS485 |
Vybavenosť | 10 kW |
Vodná energia | Užívateľ poskytuje AC400V trojfázové päťvodičové napájanie/čistý tlak/6barový tlak |
