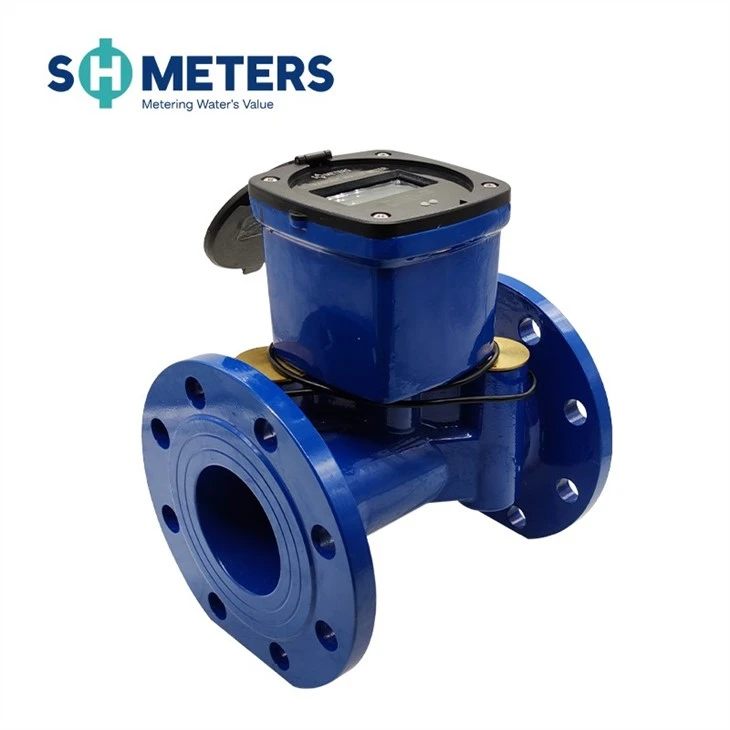

Popis produktu
Je to merací prístroj na nepretržité meranie, zaznamenávanie a zobrazovanie objemu vody pretekajúcej senzorom pomocou metódy ultrazvukového časového rozdielu. Pred použitím si pozorne prečítajte tento návod, aby ste ho využili čo najlepšie a vyhli sa zbytočným stratám.
Obrysový rozmerový výkres
|
Menovitý priemer (mm) |
Dĺžka L |
Šírka W | Výška H | Prírubové pripojenie | ||
| Priemer príruby | Priemer kruhu skrutky | Veľkosť skrutiek-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Technický parameter
|
Menovitý priemer (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
Maximálny prietok Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
|
Menovitý prietok Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
Prechodový prietok Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 |
|
Min. prietokQ1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
|
Štartovací prietok (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 |
| Maximálny prietok | 9999999.9 | ||||||||
| Reverzný tok | 9999999.9 | ||||||||
| Rozsah merania | Q3/Q1, R250 (R400 prispôsobiteľné) | ||||||||
| Trieda presnosti | trieda B | ||||||||
| Trieda tlakovej straty | Menšie alebo rovné 0,063 MPa | ||||||||
| Pracovný tlak | 1,6 MPa | ||||||||
| Teplotná trieda | T30 | ||||||||
| Rozsah teplôt | (5~55) stupňa | ||||||||
| Trieda prostredia | Interiér, trieda B | ||||||||
| Elektromagnetická trieda | E1 (obytné, komerčné, priemyselné) | ||||||||
| Napájanie | Vstavaná lítiová batéria DC 3,6V | ||||||||
| Výdrž batérie | ＞ 10 rokov | ||||||||
| Inštalačná poloha | Akýkoľvek uhol | ||||||||
| Displej | LCD, 8 číslic + ďalšie znaky | ||||||||
| Trieda citlivosti prietokového profilu | U10/D5 | ||||||||
| Komunikačné rozhranie | RS485 Modbus/ Pulzný výstup/GPRS/NB-IOT/Lorawan | ||||||||
| Trieda ochrany | IP68 | ||||||||
| Tolerovateľná teplota skladovania | -20~60 stupňov | ||||||||
| Statická sila | 10μA | ||||||||
| Prevádzková spotreba energie | 45μA | ||||||||
Pracovný princíp
Ultrazvukový vodomer je nový typ vodomeru, ktorý dokáže zistiť časový rozdiel spôsobený zmenou rýchlosti, keď sa ultrazvukový lúč šíri vo vode proti prúdu a po prúde, analyzovať a riešiť prietok vody a potom vypočítať prietok. vody ďalej.
