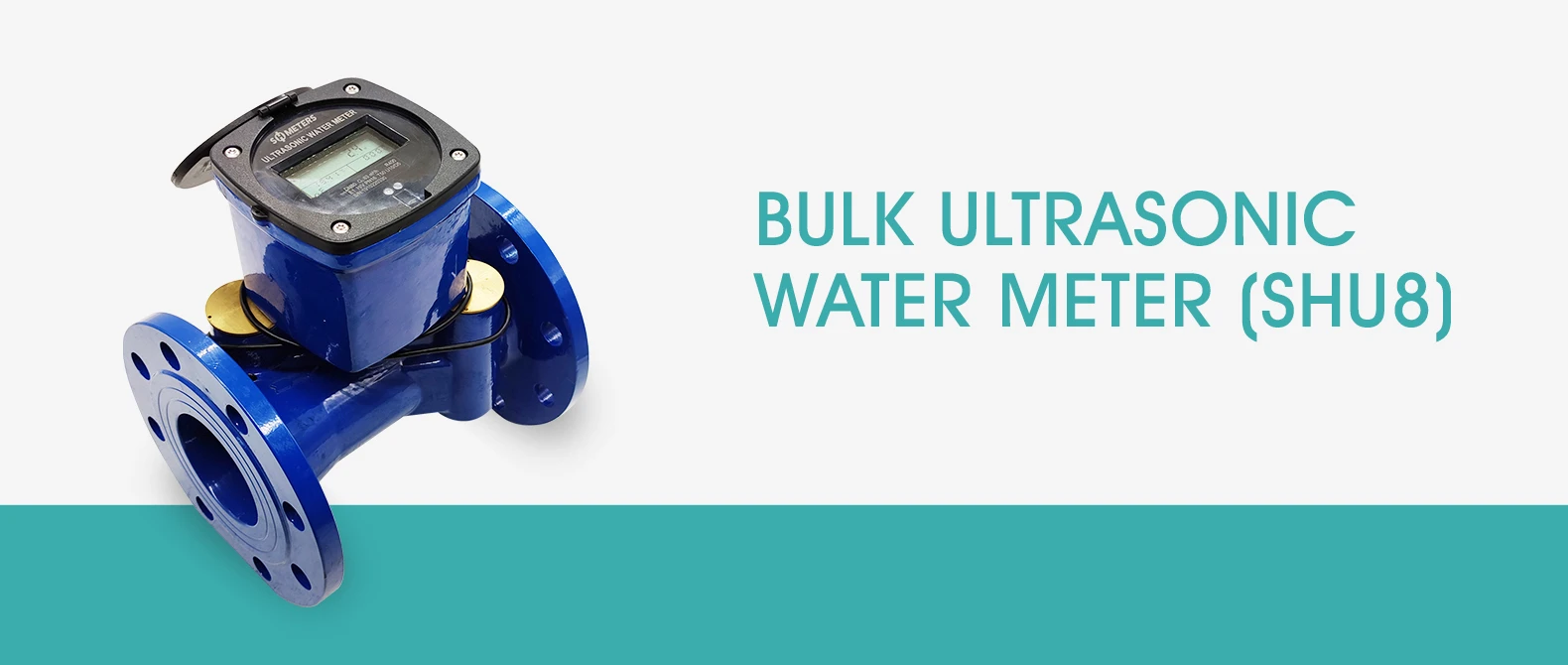

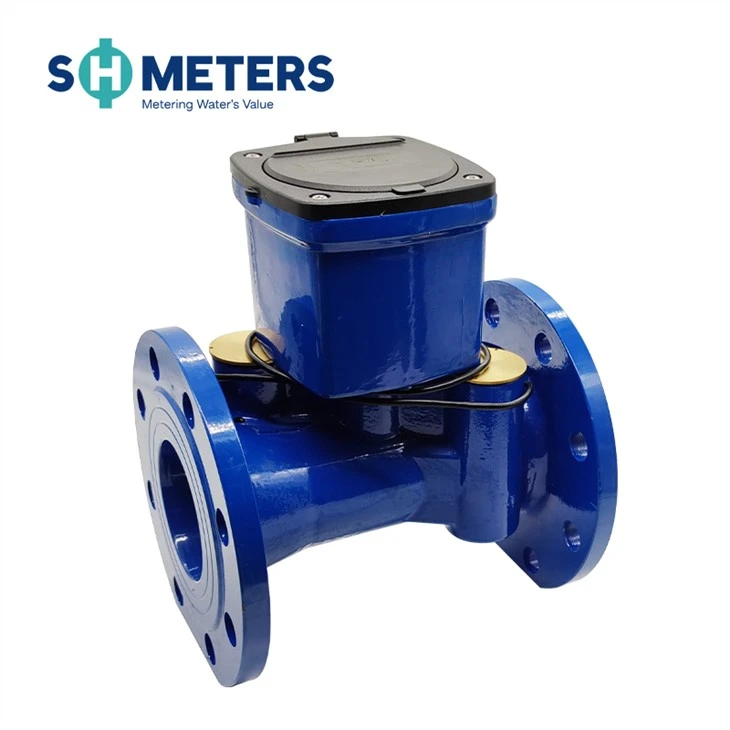

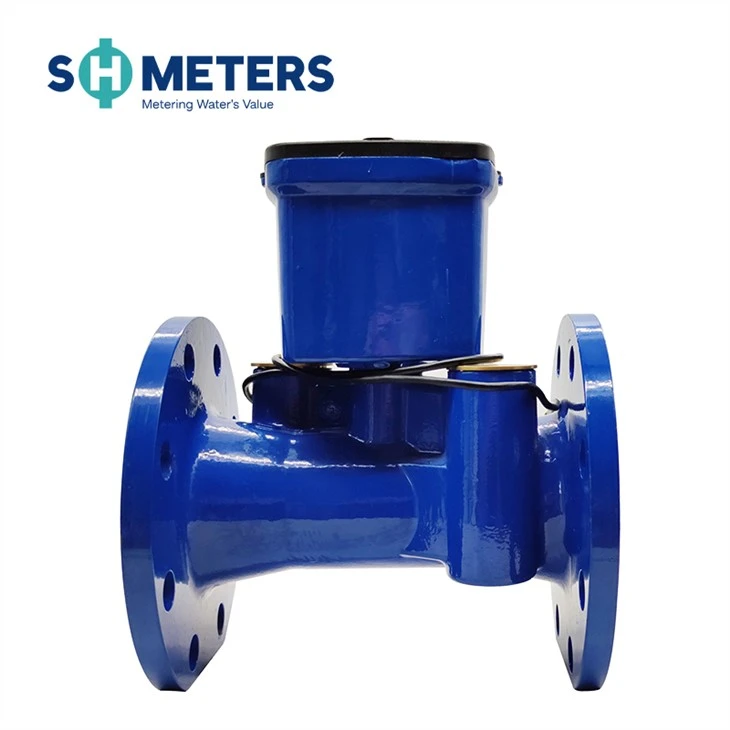

Popis produktu
Je to merací prístroj na nepretržité meranie, zaznamenávanie a zobrazovanie objemu vody pretekajúcej senzorom pomocou metódy ultrazvukového časového rozdielu. Pred použitím si pozorne prečítajte tento návod, aby ste ho využili čo najlepšie a vyhli sa zbytočným stratám.

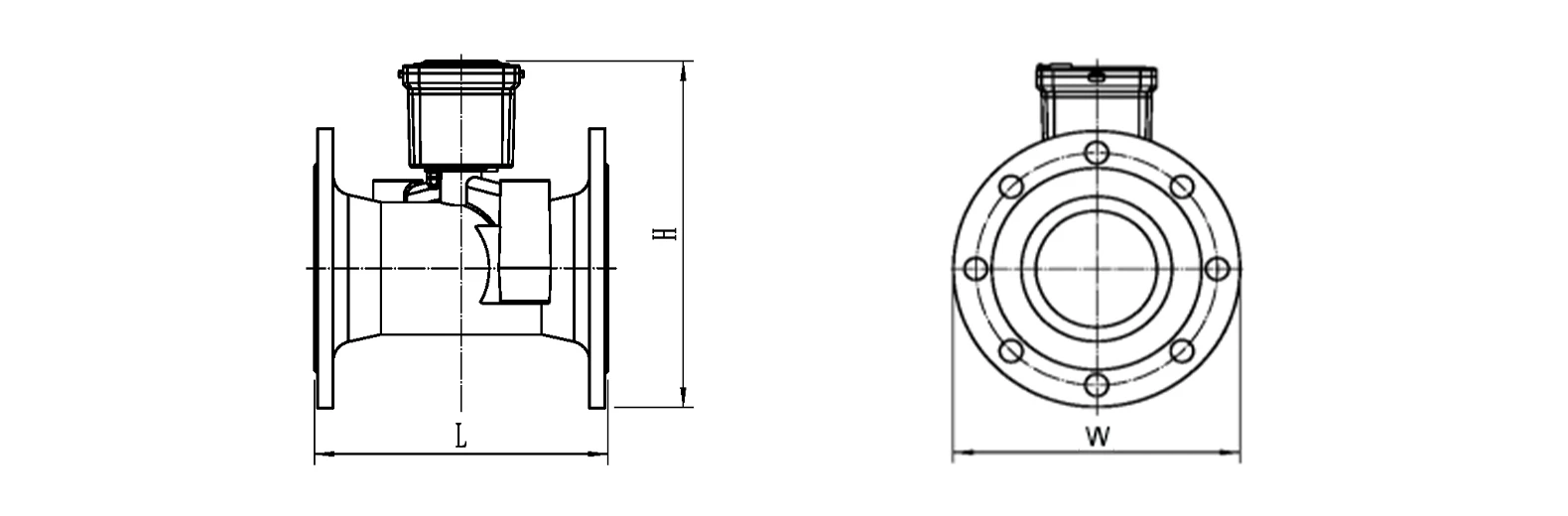

Obrysový rozmerový výkres
|
Menovitý priemer (mm) |
Dĺžka L |
Šírka W | Výška H | Prírubové pripojenie | ||
| Priemer príruby | Priemer kruhu skrutky | Veľkosť skrutky-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Pracovný princíp
Ultrazvukový vodomer je nový typ vodomeru, ktorý dokáže zistiť časový rozdiel spôsobený zmenou rýchlosti pri šírení ultrazvukového lúča vo vode proti prúdu a po prúde, analyzovať a riešiť prietok vody a následne vypočítať prietok vody.
Rozhranie/Komunikácia
Ultrazvukový vodomer bude mať pri zadávaní objednávky vopred{0}}vybranú jednu z mnohých možností výstupu. Táto časť popisuje každý výstup:
- Výstup Modbus/RS485
- Pulzný výstup
- Bezdrôtový výstup

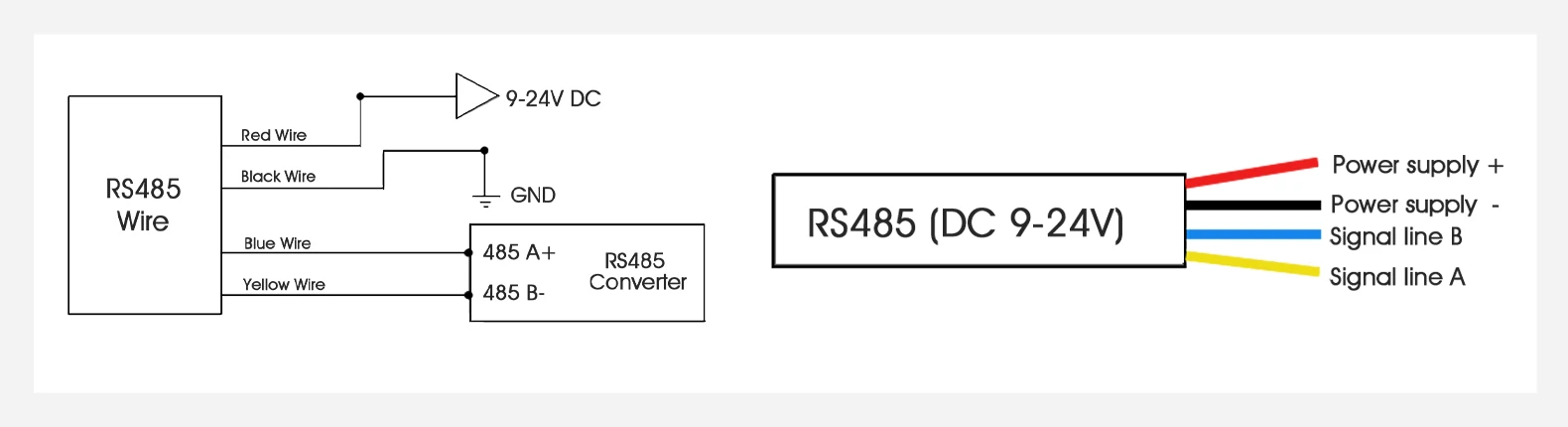

Výstup Modbus/RS485
Pulzný výstup (napájanie z batérie)
- Parametre impulzného výstupu:
- Otvorte-výstup odtoku
- Napätie 3V-24V
- Jeden impulz nízkej{0}}úrovne
- Trvanie impulzu: 5 ms
Bezdrôtový prenos GPRS/NB-IOT
Zberač údajov
|
Názov údajov |
Parameter |
|
Statická sila |
15uA |
|
Spotreba energie |
60 mA @ RX |
|
Ovládacia skrinka |
Plastové |
|
Online metóda |
Dotknite sa alebo automaticky prejdite online |
|
Interval hlásenia |
Ako často odosielať údaje: raz za tri dni alebo raz denne (Čím vyššia frekvencia odosielania, tým kratšia životnosť batérie) |
|
Posielam bit |
0.1m³ |
|
Napájanie |
3,6 V DC |
|
Kapacita batérie |
8,5 Ah |
|
Uplink rozhranie |
GPRS/NB-IOT |
|
Downlink rozhranie |
RS485 |
Jednotka prenosu dát
|
Názov údajov |
Parameter |
|
Statická sila |
15uA |
|
Spotreba energie |
60 mA @ RX |
|
Ovládacia skrinka |
Plastové |
|
Online metóda |
Dotknite sa alebo automaticky prejdite online |
|
Interval hlásenia |
Ako často odosielať údaje: Je možné nastaviť 1-144 hodín (predvolené raz denne) Možno pripojiť k zariadeniu na zber tlaku |
|
Posielam bit |
0.1m³ |
|
Napájanie |
3,6 V DC |
|
Kapacita batérie |
18Ah/36Ah |
|
Uplink rozhranie |
GPRS/NB-IOT |
|
Downlink rozhranie |
RS485 |

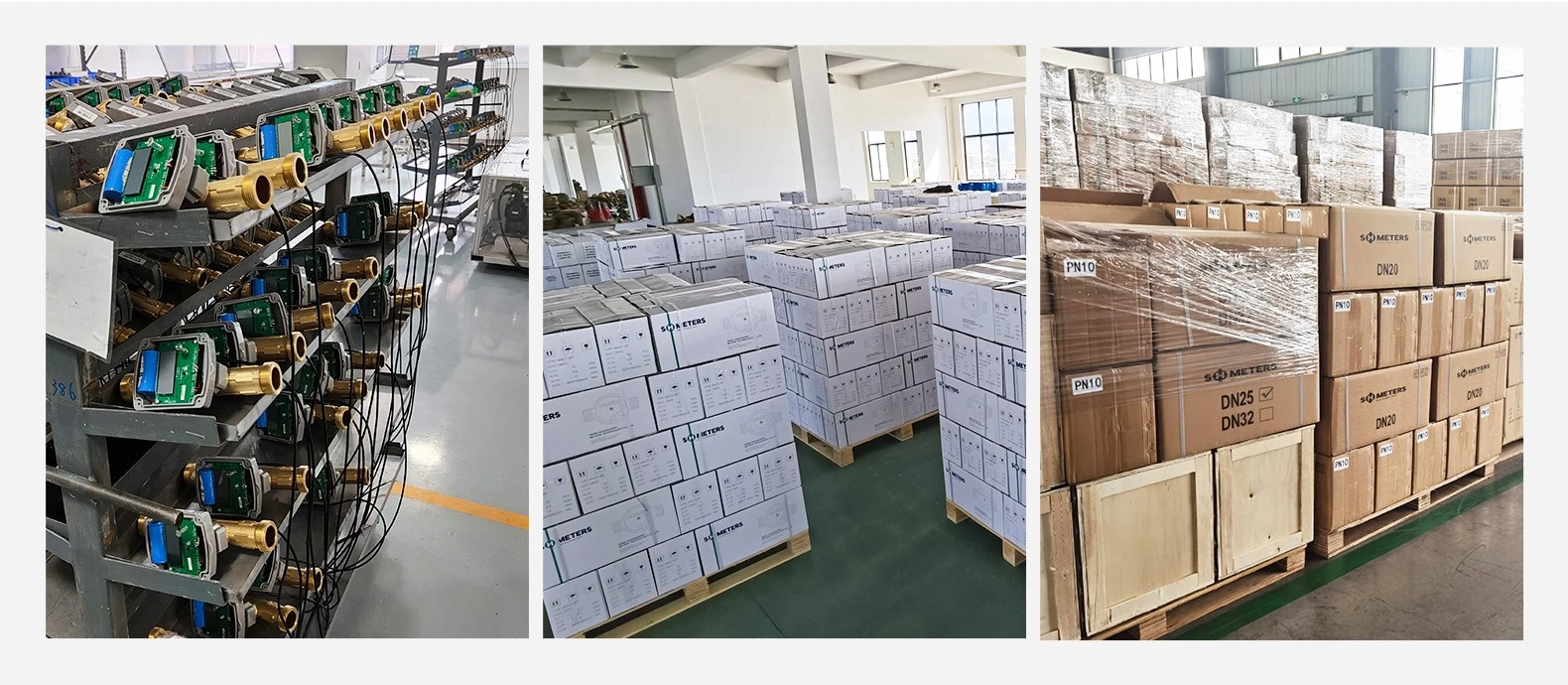

Fabrika
Balenie a inventár
Náš klient
