Popis produktu

ultrasonic water meter description

Ultrazvukový vodomer SHU7 nemá žiadne pohyblivé časti, s vysokou presnosťou na roky. V snímači prietoku nie sú žiadne pohyblivé súčasti, vyhnite sa-dlhodobému odieraniu mechanických častí, čo môže viesť k nepresnosti merania a poruche meradla. Takáto konštrukcia je tiež odolná voči nečistotám, a preto nie sú žiadne kontroly a údržba bezplatná-.

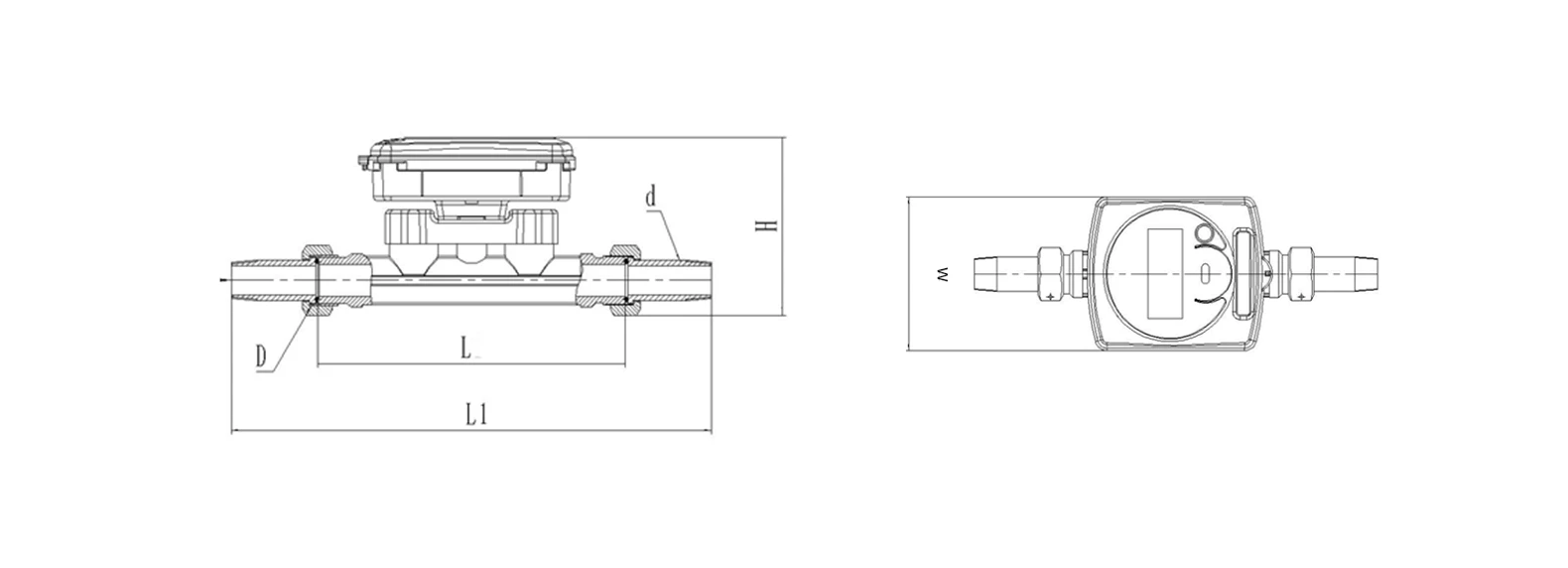

obrysový rozmerový výkres

ultrasonic water meter outline dimension

Nominálny priemer	Dĺžka L	Dĺžka L1	Šírka B	Vysoká H	Spojovacie vlákno
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

upozornenia na inštaláciu

Pred inštaláciou prepláchnite potrubie, aby ste sa vyhli štrku a iným cudzím predmetom;
Nainštalujte ventil a filter pred vodomer;
Nedotýkajte sa elektrickej časti a neťahajte za káble, aby ste predišli poškodeniu počas inštalácie;
Ak je vodomer inštalovaný vodorovne alebo šikmo, ultrazvuková prietoková sonda na potrubí musí byť umiestnená vodorovne a pri vertikálnej inštalácii sa uistite, že voda prúdi zdola nahor;
Upozorňujeme, že smer šípky na potrubí musí byť v súlade so smerom prúdenia vody počas inštalácie;
Podložka spoja musí byť nainštalovaná správne, aby sa zabránilo nesprávne nastavenej podložke blokujúcej vodu a ovplyvneniu presnosti vodomeru;
Vodomer nesmie byť inštalovaný na mieste, ktoré môže byť ovplyvnené silnými mechanickými vibráciami; Špeciálne upozornenia:

1. Uistite sa, že pred vodomer nainštalujete uzatvárací-ventil a filter a ďalší uzatvárací{2}ventil sa odporúča po ňom z dôvodu údržby. Aby sa zabránilo spätnému toku, mal by byť pred alebo za vodomerom nainštalovaný spätný ventil.

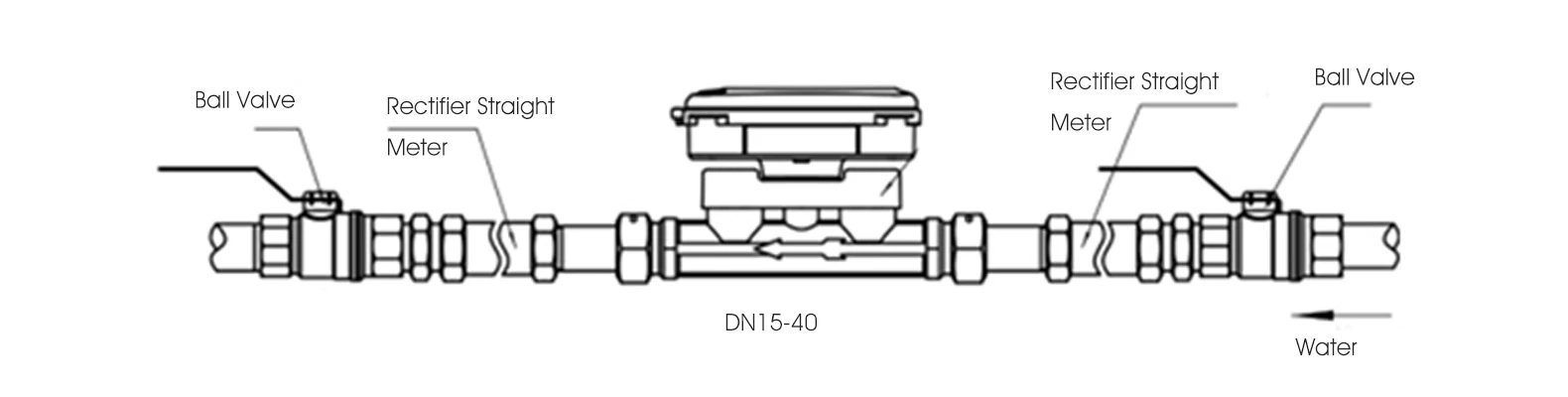

ultrasonic water meter installation 1

Pred použitím tohto vodomeru musí byť potrubie naplnené vodou, inak to povedie k nepresnému alebo dokonca nepresnému{0}}meraniu;
Pri montáži vodomeru by mala byť pred vodomerom vyhradená dĺžka DN*10. Alebo by mala byť vyhradená dĺžka DN*5 za vodomerom;
Vodomer musí pri skúšaní vodomeru aktualizovať displej každé 4s a odčítať vodomer (vrátane počiatočnej a koncovej hodnoty) aspoň 4s po zatvorení ventilu pri skúšaní vodomeru, inak môžu byť ovplyvnené výsledky skúšania;
Počas testovania a používania sa uistite, že prietok média je v rozsahu prietoku vodomeru, inak môže dôjsť k poškodeniu vodomeru;
V prípade akejkoľvek poruchy (napr. zlyhanie merania a pod.) počas používania, prosím, ihneď kontaktujte príslušné oddelenie manažmentu a neopravujte ho sami;
Produkt je navrhnutý s jednorazovým tesnením proti{0}}demontáži, ktoré môže odstrániť iba poverený personál, inak bude vylúčený z bezplatného popredajného-servisu.

ultrasonic water meter installation 2
