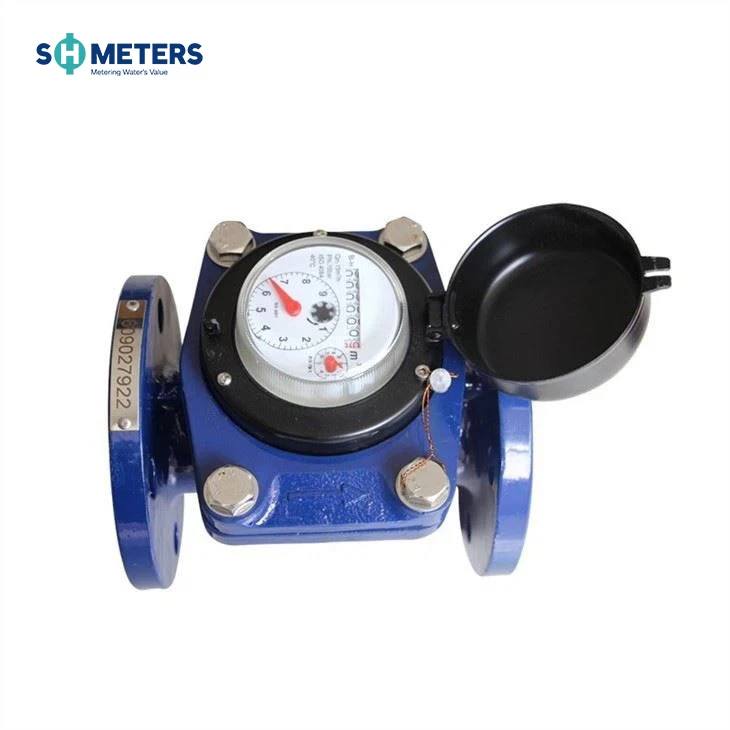

Najpredávanejší odnímateľný prvok Woltman vodomer na studenú/teplú vodu
Aplikácia
Meranie objemu studenej(horúcej) vody prechádzajúcej potrubím.Water meter sa používa pre dom alebo byt
Vlastnosti
Konštrukcia odnímateľného prvku, jednoduchá inštalácia a údržba, registrácia pre univerzálne použitie v tomto rozsahu odnímateľná bez odstránenia merača z potrubia
Suchý číselník, citlivosť magnetického pohonu, malá strata tlaku
Vákuovo utesnený register zaisťuje, že ciferník je bez hmly a udržiavanie čistého čítania pri dlhodobej prevádzke
Vybrané vysoko kvalitné materiály pre stabilné a spoľahlivé vlastnosti
Technické údaje zodpovedajú medzinárodnej norme ISO 4064
S vysokou presnosťou
Príslušenstvo produktu zahŕňa konektory, filtre, pripojovacie príslušenstvo, príslušenstvo k potrubiu, prírubu, filter
Voliteľné funkcie
Plastový register, medený register a celosklenený register
Presnosť:R=trieda b
Veľkosť: DN50-DN300
Hrudky/Horúca voda
Možnosť jazýčkového spínača
Je možné zvoliť štandard príruby
Je možné zvoliť otáčanie o 360 stupňov
Liatina, tvárna liatina, nehrdzavejúca oceľ, telo GG25, GG50, SS304, SS316 je možné vybrať
Farba sa dá zmeniť na tele a obale
Poskytnite impulzný výstup
Pracovné podmienky
Teplota vody:{{0}},1 stupňa -50 stupňa (0,1 stupňa -90 stupňa pre merač teplej vody)
Tlak vody:PN10/16/25
Maximálne prípustné chyby
v dolnej zóne od qmin vrátane až po qt, ale bez nich, je ±5 percent
v hornej zóne od qt vrátane až po qs vrátane je ±2 percentá (±3 percentá pre vodomer na teplú vodu)
Rozmery
| Typ | Veľkosť | Dĺžka | Výška | Spojovacia príruba | ||
| mm | Vonkajší priemer D1 | D2 Priemer kruhu skrutky | Spojovacie skrutky (nM) | |||
| LXLC-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20 (1,0 DE) |
| 12-M20 (1,6 MPa) | ||||||
| LXLC-250 | 250 | 450 | 434 | 395 (1.{2}}MPa) | 350(1,0 MPa) | {{0}}M20 (1,0 MPa) |
| 405 (1,6 MPa) | 355 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445 (1.{2}}MPa) | 400 (1,0 MPa) | {{0}}M20 (1,0 MPa) |
| 460 (1,6 MPa) | 410 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
POZNÁMKA: Rozmery príruby zodpovedajú norme ISO{0}}:1988. Štandard príruby je možné prispôsobiť
Poloha pulzu
| Veľkosť | Poloha pulzu |
| DN 15-65 | 10/100/1000L/pulz |
| DN 80-200 | 100/1000L/pulz |
| DN 250-300 | 1000 l/impulz |
Krivka tlakovej straty
Špecifikácia techniky toku
| Nominálny prietok | Maximálny prietok Q4 | Trvalý prietok Q3 | Q3/Q1 | Q2/Q1 | Prechodový tok Q2 | Minimálny prietok Q1 | Minimálne čítanie | Maximálne čítanie | ||
| Plné sklenené tesnenie | Tuleň obyčajný | Plné sklenené tesnenie | Tuleň obyčajný | |||||||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
Popis činnosti systému dvoch jazýčkových spínačov
Pozrite si schému systému dvoch jazýčkových spínačov nižšie, dva jazýčkové spínače by sa mali ovládať „ZAPNUTÉ“ alebo „VYPNUTÉ“ magnetom pripevneným k ukazovateľu alebo ozubenému koliesku počas jeho chodu na registri, ale nikdy nie „ZAPNUTÉ“ na registri. v rovnakom čase, pokiaľ vonkajší magnet nezaútočí
Dva jazýčkové spínače ovládajú dva "zapnuté" a dva "vypnuté" v jednom kole ukazovateľa alebo ozubené koleso znamená jeden výstup signálu, tento princíp zabraňuje strate alebo prepočítaniu výstupného signálu v dôsledku kývania spínačov alebo vibrácií potrubia, takže zaisťuje spoľahlivosť výstupného signálu
Záruka
Na všetky merače sa vzťahuje záruka na chyby vo vyhotovení a materiáli po dobu jedného (1) roka od dátumu prevzatia. Chybné merače alebo časti zistené počas tohto obdobia budú po vrátení do SHMETERS bezplatne vymenené.
