LXXG(R)-50~300(mm)
Zavlažovanie Horizontálne lopatkové koleso, suchý vodomer studenej (teplej).
Aplikácia
Meranie objemu studenej (teplej) vody pretekajúcej potrubím.vodomer sa používa na zavlažovanie,obec atď.
Vlastnosti
· Odnímateľná štruktúra prvkov, jednoduchá inštalácia a údržba
· Suchý číselník, magnetický pohon
· Veľká prietoková kapacita, malá tlaková strata
· Odolajte vodnému hummeru a znečisteniu
·Vákuovo utesnený register zaisťuje, že ciferník je chránený pred kondenzáciou a udržiava čítanie čisté pri dlhodobej prevádzke
·Vybrané vysokokvalitné materiály pre stabilnú a spoľahlivú charakteristiku
·Technické údaje zodpovedajú medzinárodnej norme ISO 4064/ISO9100
· S vysokou presnosťou
·Príslušenstvo k produktu zahŕňa konektory, filtre, pripojovacie príslušenstvo, potrubné príslušenstvo, prírubu, filter
Voliteľné funkcie
·Plastový register, medený register a plný sklenený register
· Presnosť: R{0}/20/50
·Veľkosť: DN50-DN300
· Studená / horúca voda
· Možnosť jazýčkového spínača
· Je možné zvoliť štandard príruby
· Možnosť otáčania o 360 stupňov
· Liatina, tvárna liatina, nehrdzavejúca oceľ, telo GG25, GGG50, SS304, SS316 je možné vybrať
·Pracovný tlak: PN16/25
· Poskytnite impulzný výstup
Pracovné podmienky
·Teplota vody: {{0}}.1 stupňa ~50 stupňov (0,1 stupňa ~90 stupňov pre merač teplej vody)
·Tlak vody: menší alebo rovný 1.{1}}Mpa (1,6 MPa na požiadanie)

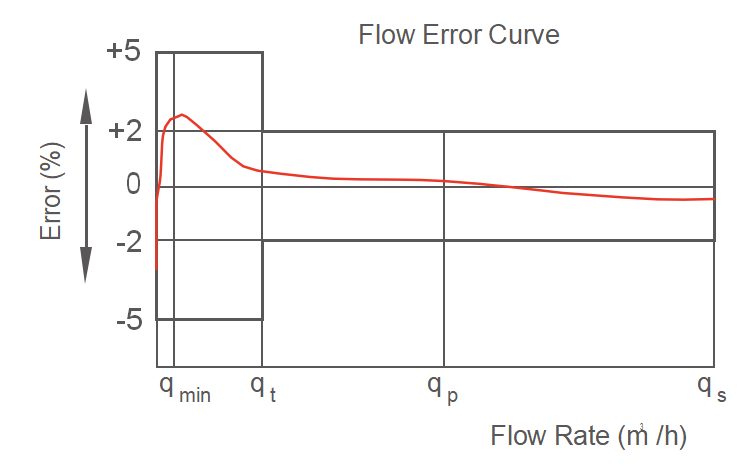

Maximálne prípustné chyby
·V spodnej zóne od qmin vrátane až po, ale bez qt, je ±5 percent
·V hornej zóne od qt vrátane až po qs vrátane je ±2 percentá (±3 percentá pre merač teplej vody)
Rozmery
| Typ | Veľkosť | Dĺžka | Výška | Spojovacia príruba | ||
| mm | Vonkajší priemer D1 | D2 Priemer kruhu skrutky | Spojovacie skrutky (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20 (1,0 Mpa) |
| 12-M20 (1,6 Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20 (1,0 Mpa) |
| 405 | 355 | 12-M24 (1,6 Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20 (1,0 Mpa) |
| 460 | 410 | 12-M24 (1,6 Mpa) | ||||
POZNÁMKA: Rozmery príruby sú v súlade s normou ISO{0}}:1988. Štandard príruby je možné prispôsobiť. Prijíma sa aj objednávka na produkty so špeciálnymi požiadavkami
Poloha pulzu
| Veľkosť | Poloha pulzu |
| DN 50-200 | 100/1000L/pulz |
| DN 250-DN 300 | 1000 l/impulz |
Krivka tlakovej straty
Špecifikácia techniky toku
| Nominálny prietok | Maximálny prietok Q4 | Trvalý prietok Q3 | Q3/Q1 | Q2/Q1 | Prechodný tok Q2 | Minimálny prietok Q1 | Minimálne čítanie | Maximálne čítanie | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Popis činnosti systému dvoch jazýčkových spínačov
Pozrite si schému systému dvoch jazýčkových spínačov nižšie, dva jazýčkové spínače by sa mali ovládať „ZAPNUTÉ“ ALEBO „VYPNUTÉ“ magnetom pripevneným k ukazovateľu alebo ozubenému koliesku počas jeho chodu na registri, ale nikdy nie „ZAPNUTÉ“ na registri. v rovnakom čase, pokiaľ nezaútočí vonkajší magnet.
Dva jazýčkové spínače ovládajú dva "zapnuté" a dva "vypnuté" v jednom kole ukazovateľa alebo ozubené koleso znamená jeden výstup signálu, tento princíp zabraňuje strate alebo prepočítaniu výstupného signálu v dôsledku kývania spínačov alebo vibrácií potrubia, takže zaisťuje spoľahlivosť výstupného signálu.
Záruka
Na všetky merače sa vzťahuje záruka na chyby vo vyhotovení a materiáloch po dobu jedného (1) roka od dátumu prevzatia. Chybné merače alebo časti zistené počas tejto lehoty budú po vrátení do SHMETERS bezplatne vymenené.
